产品参数

● 四个轴，XY平台双轴，A胶泵、B胶泵各一个轴，每个胶泵都由步进电机驱动。

● 产品规格参数：有数字编程和对针编程两种输入方法。数字编程的产品在点胶时将按照标准的行列顺序点胶；对针编程的产品在点胶时将按照对针示教时的路径点胶。

● 支持两个工件托架，对两盘工件依次点胶。一盘在点胶时，另一个工件托架就可以取出或放入，提高效率。

● 两遍点胶。一个工件可以点一遍胶，也可以点两遍胶。

硬件指标

●STM32系列高性能ARM处理器（32位），程序存储空间384KB，内存64KB，外部数据存储空间32KB（SPI存储芯片），字库芯片，蜂鸣器，电池，实时时钟。

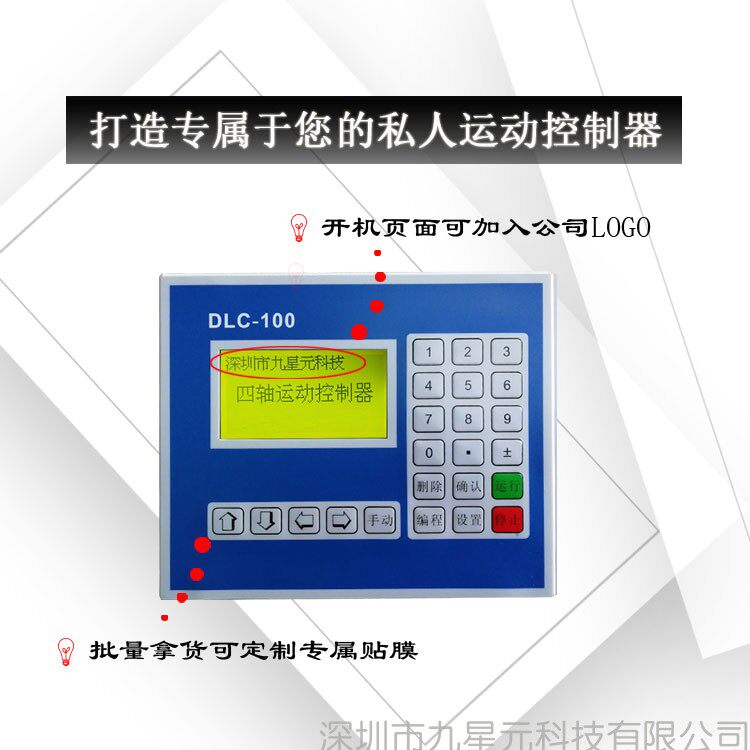

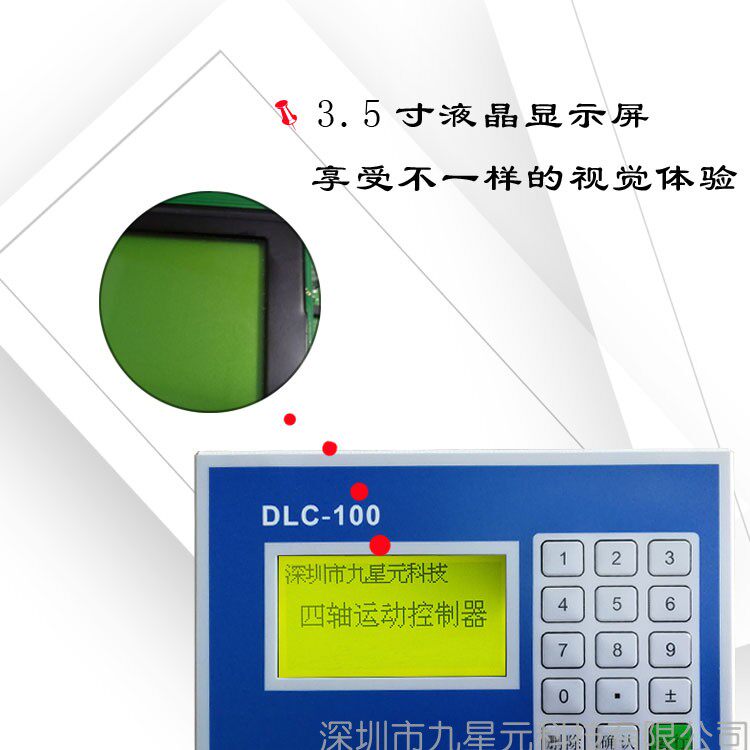

●128 × 64 点阵图形液晶显示屏，可以显示16点阵汉字4行8列。

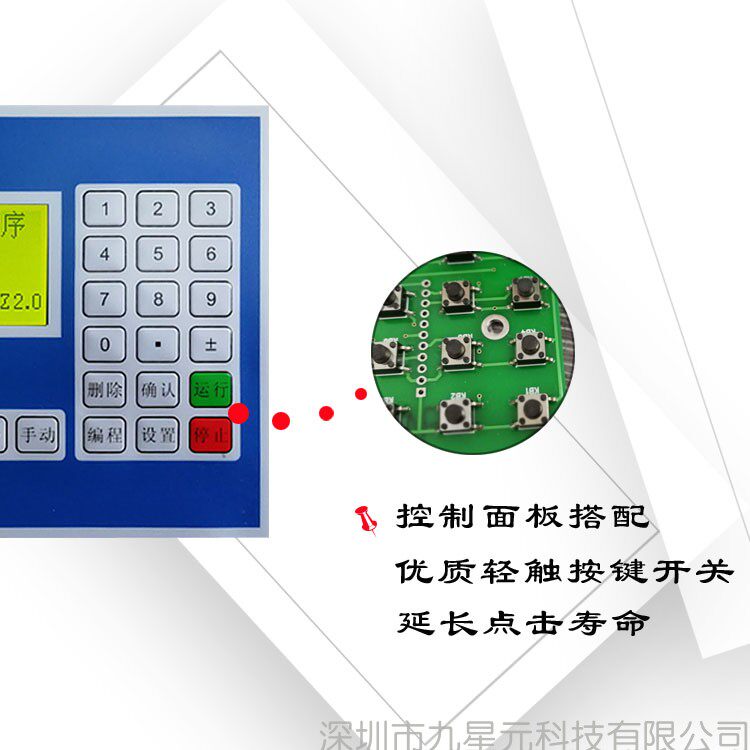

●23个优质轻触按键。

●四轴脉冲方向输出，最高100KHz，脉冲 + 方向，差分输出，也可以共阳输出，脉冲、方向电压幅度5V。四轴可以联动。

●18路光耦隔离24V开关量输入，NPN方式，低电平有效。

●14路光耦隔离NPN集电极开路输出，每路驱动能力高达2A，可以直接驱动24V电磁阀。

●2路ADC输入，电流互感器输出信号作为输入，也可直接接入0~5VDC输入。

●单工作电源，24VDC，带插反保护。

软件环境

●使用Keil ARM开发环境，提供开发库函数、头文件。

●通用精简多任务系统（MS5），不用操作系统。

●32位脉冲个数，也可以发无限脉冲，中途可以随时减速停止，也可以立即停止。

●已发脉冲数随时可以读出。脉冲停止后仍可读出。

●串口下载及调试，波特率可以达到460800。

使用环境

●工作温度：-20~60℃

●储存温度：-20~70℃

●工作湿度：0~85%

●储存湿度：0~95%

ARM（STM32F103），128×64小屏，四轴，18路DI，14路DO，2路AD，串口下载。

可定制零轴—四轴，价格请咨询客服，谢谢！

可以按客户要求开发控制系统

所有产品均提供技术支持

提供电子档说明书、接线图

所有产品广东省内包邮！！！

质保一年（人为损坏除外）

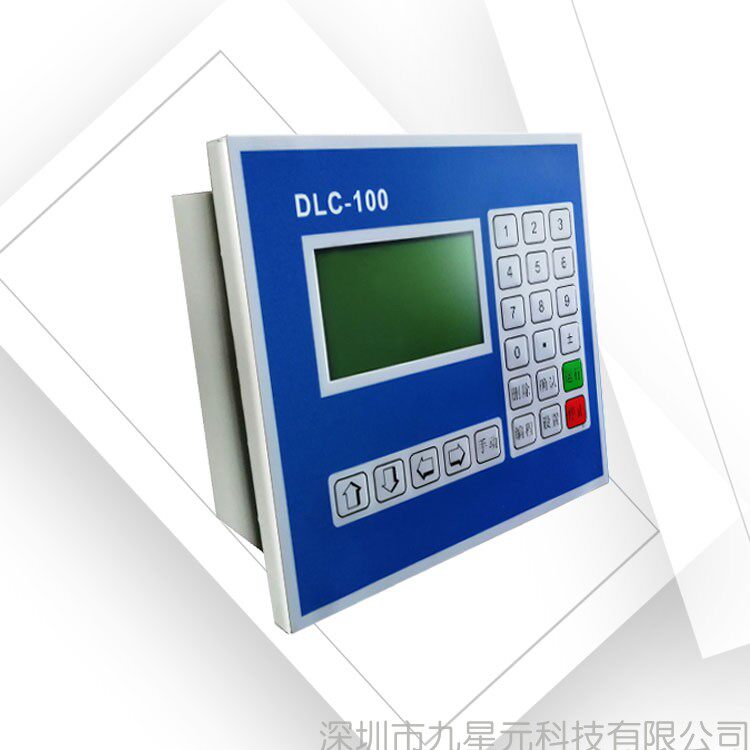

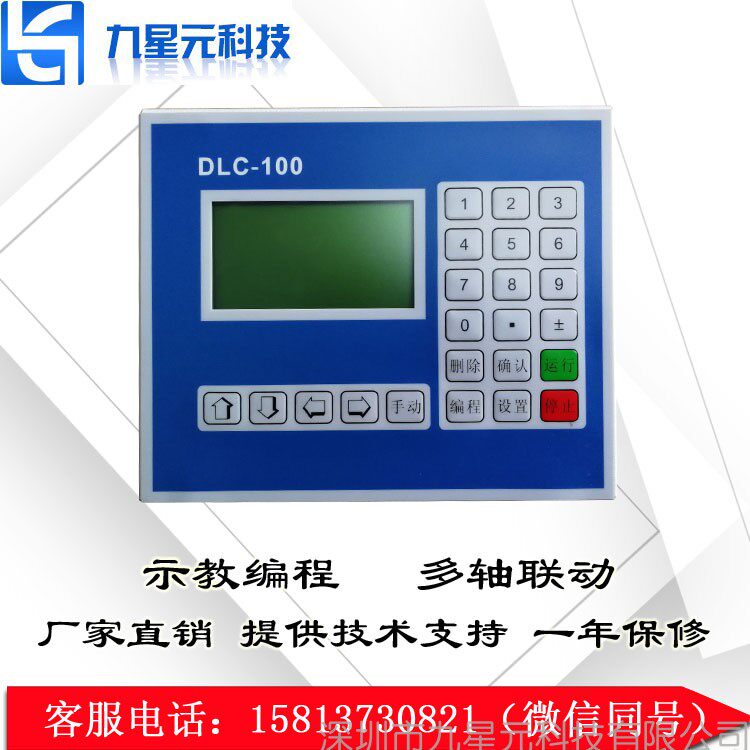

实拍图
